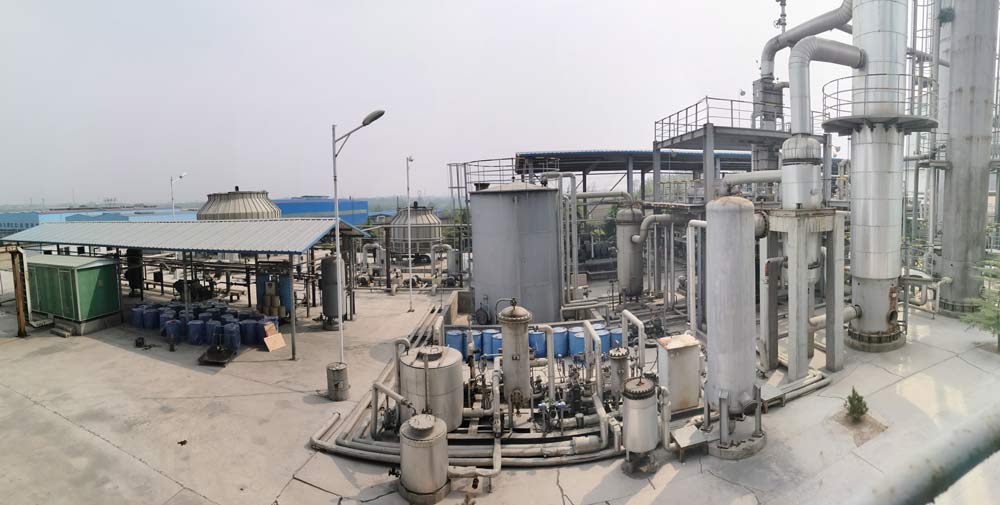

来自脱硫工序出口烟气,温度150℃的烟道气,经气气换热器降温预处理后经管道输送至洗涤塔,焦炉烟气在洗涤塔内经水洗,除尘降温至≤40℃进入捕集回收装置进行脱碳处理,采用MEA复合吸收剂吸收烟气中的CO2,烟道气经引风机由塔底进入吸收塔,与吸收液逆向接触,利用级间冷却工艺降低反应热、提高吸收效率,吸收CO2后的富液由塔底经富液泵加压送入贫富液换热器,回收热量后由再生塔上部喷淋入塔。解吸出的CO2连同水蒸气分离除去水分后得到纯度99.5%(干基)以上的产品CO2气,进入后序压缩流程。再生气中被冷凝分离出来的冷凝水回地下槽,贫液换热冷却后回到吸收塔顶部。 富液从再生塔上部和中部分流进入,通过汽提解吸部分CO2,然后进入再沸器,使其中的CO2进一步解吸。解吸CO2后的贫液由再生塔底流出,经闪蒸罐闪蒸出部分蒸汽加压回收回到解吸塔回收热量;闪蒸罐流出贫液经贫富液换热器回收热量后,用泵送至贫液冷却器,冷却后进入吸收塔。溶剂往返循环构成连续吸收和解吸CO2的工艺过程,CO2的捕集率在90%以上。
